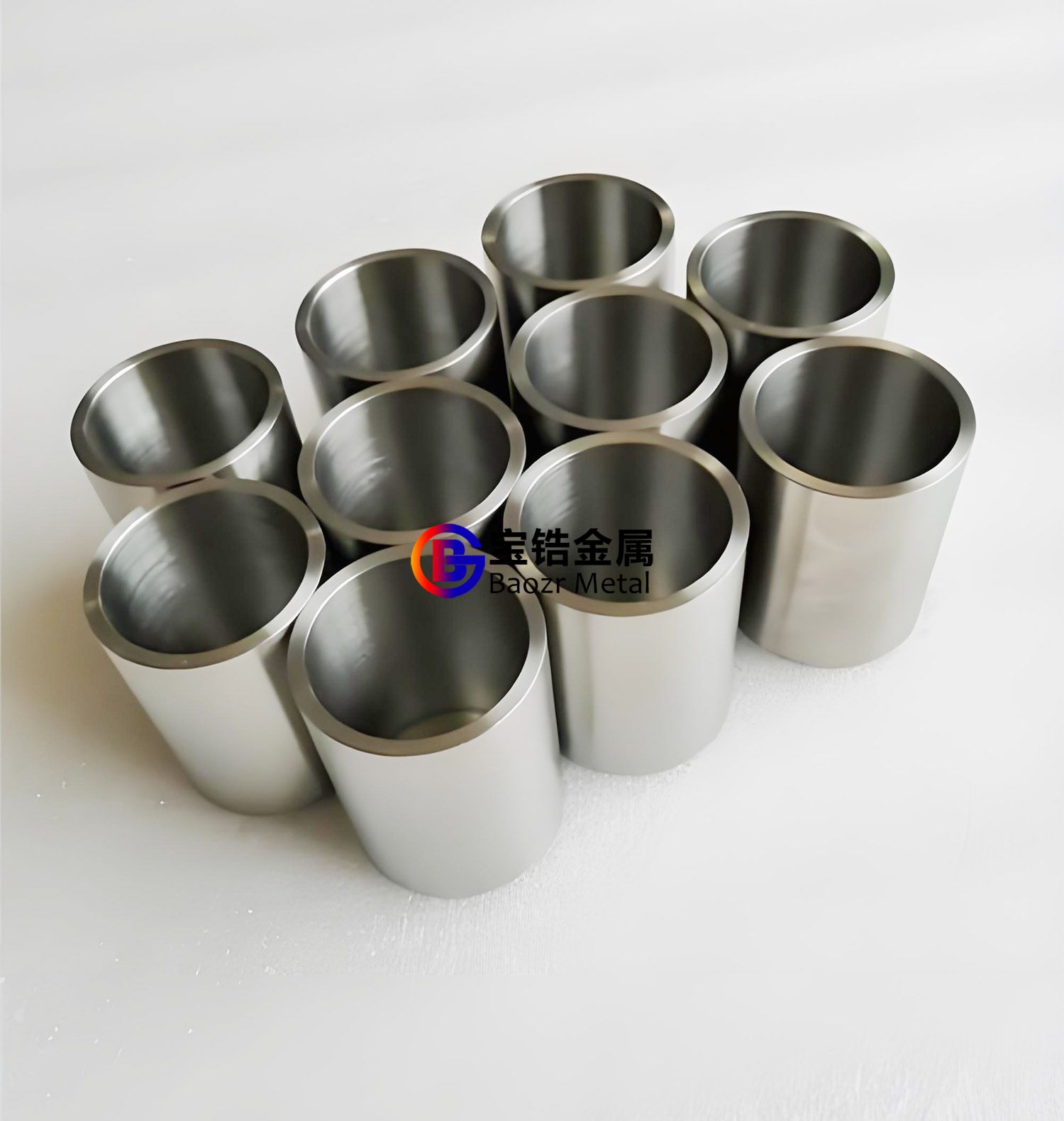

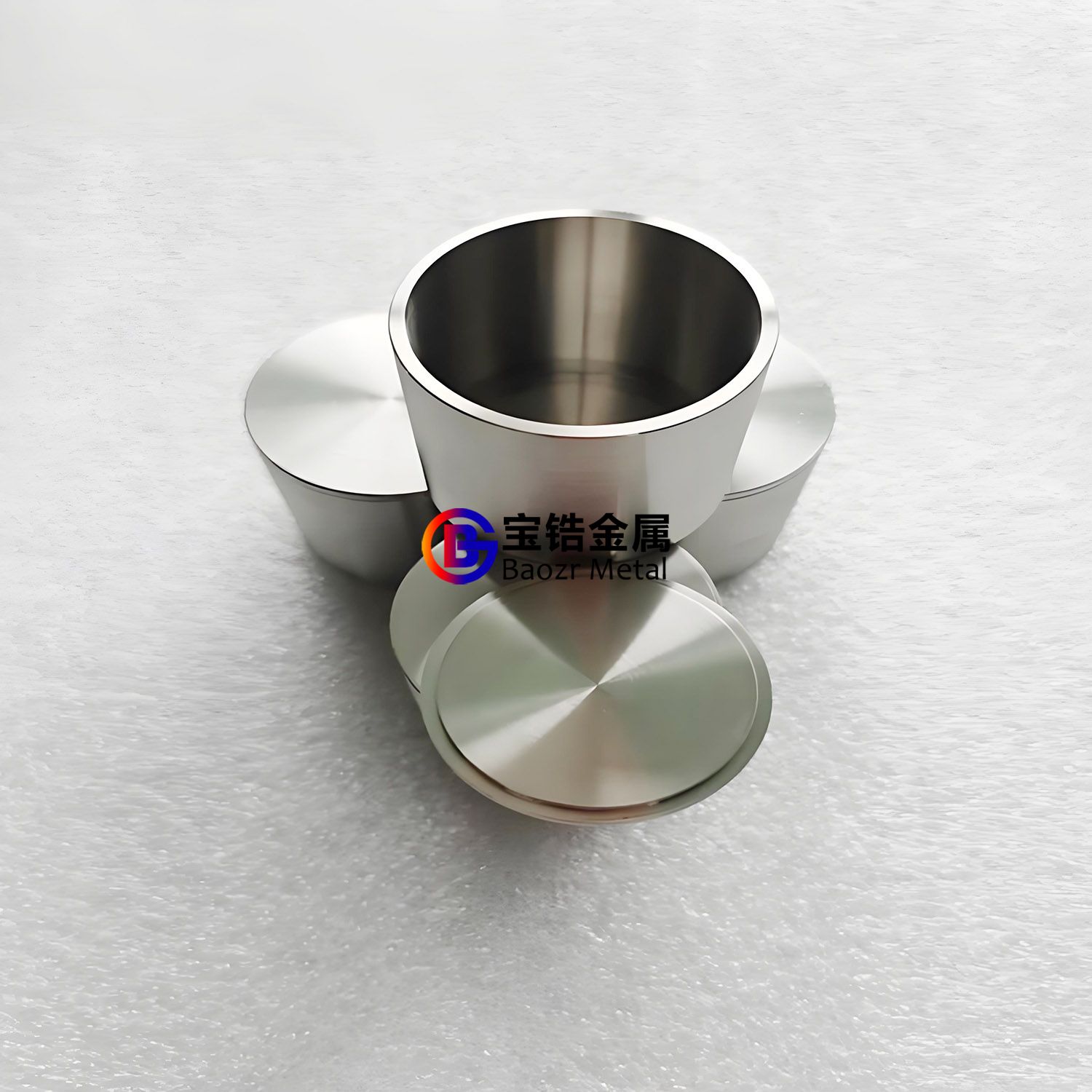

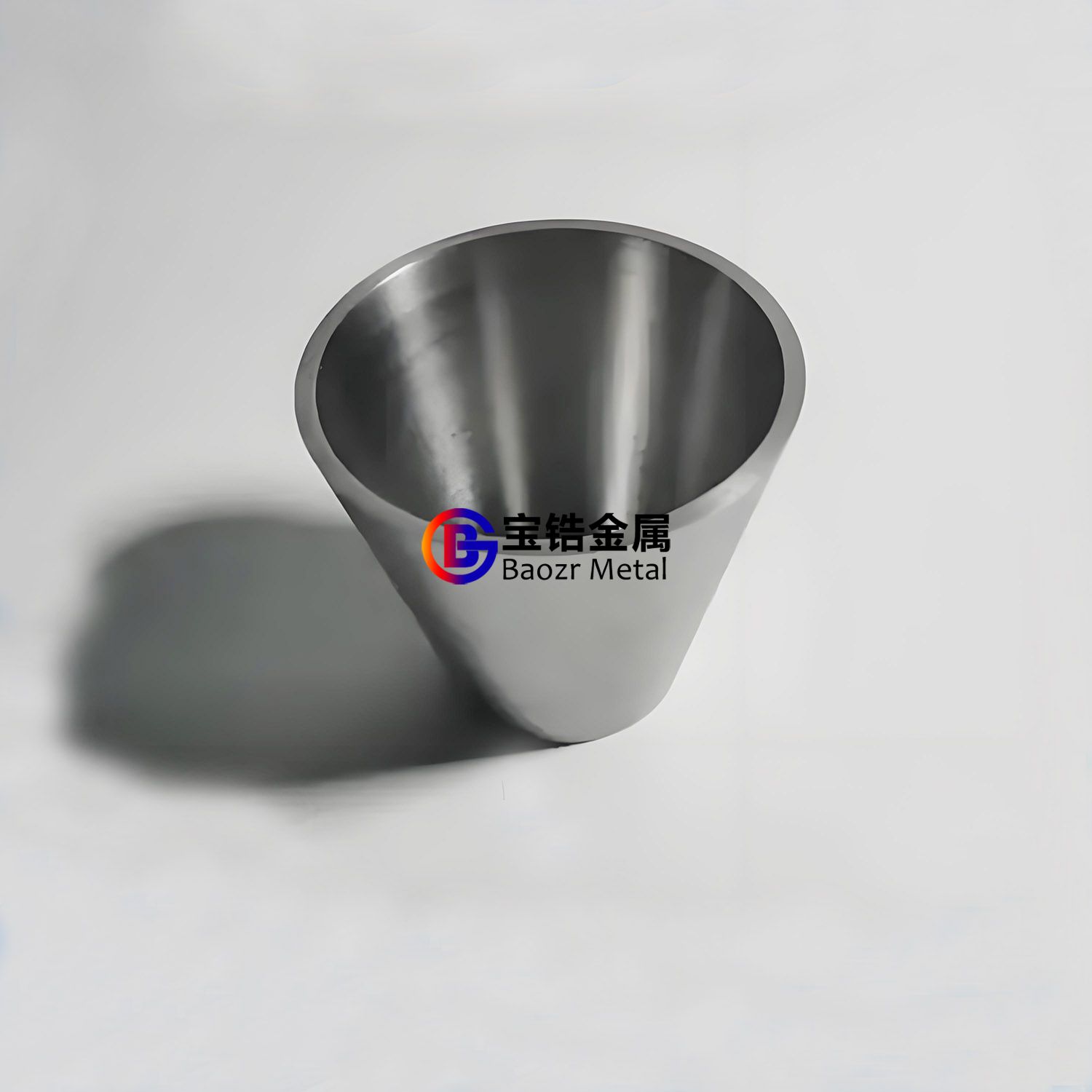

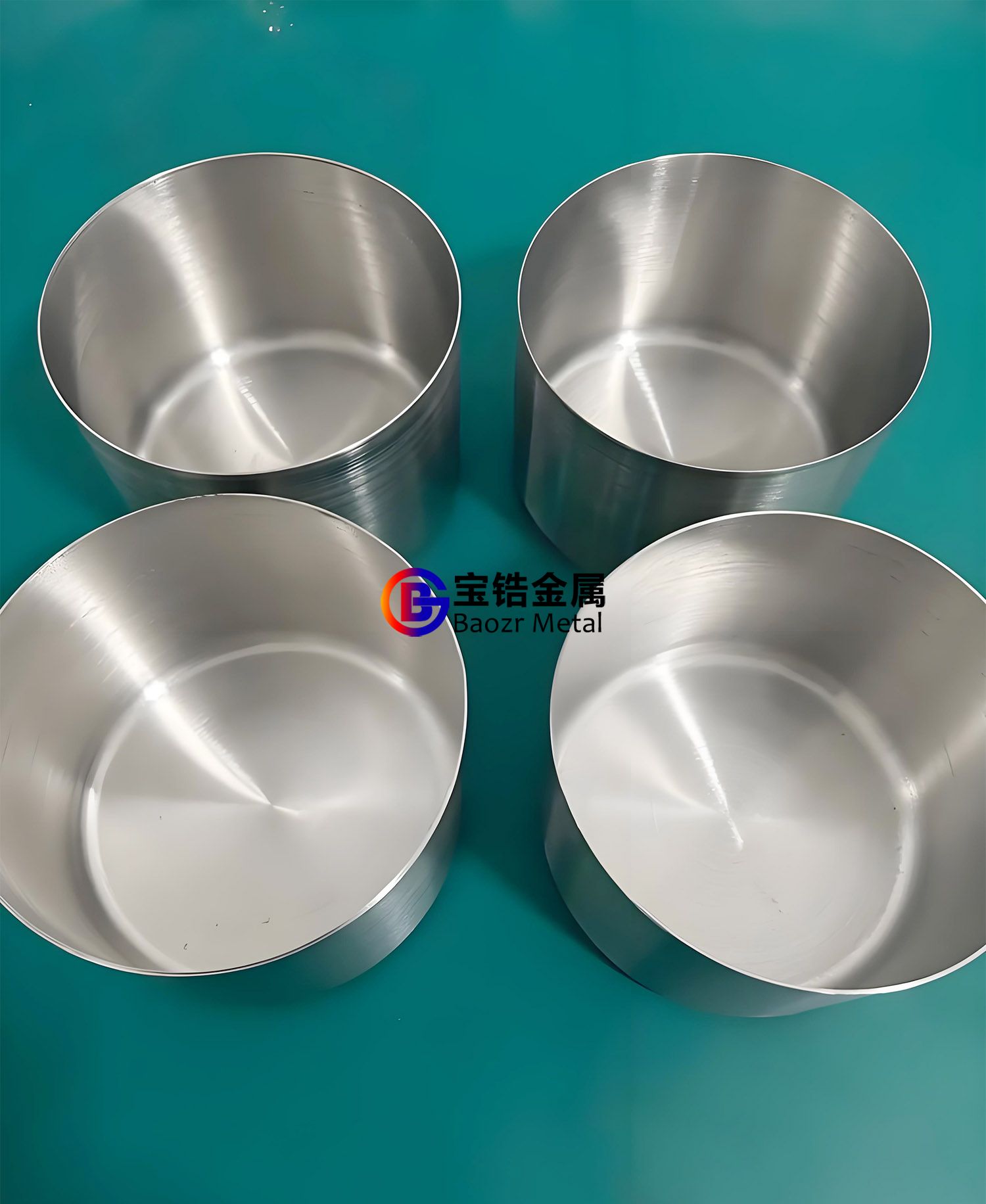

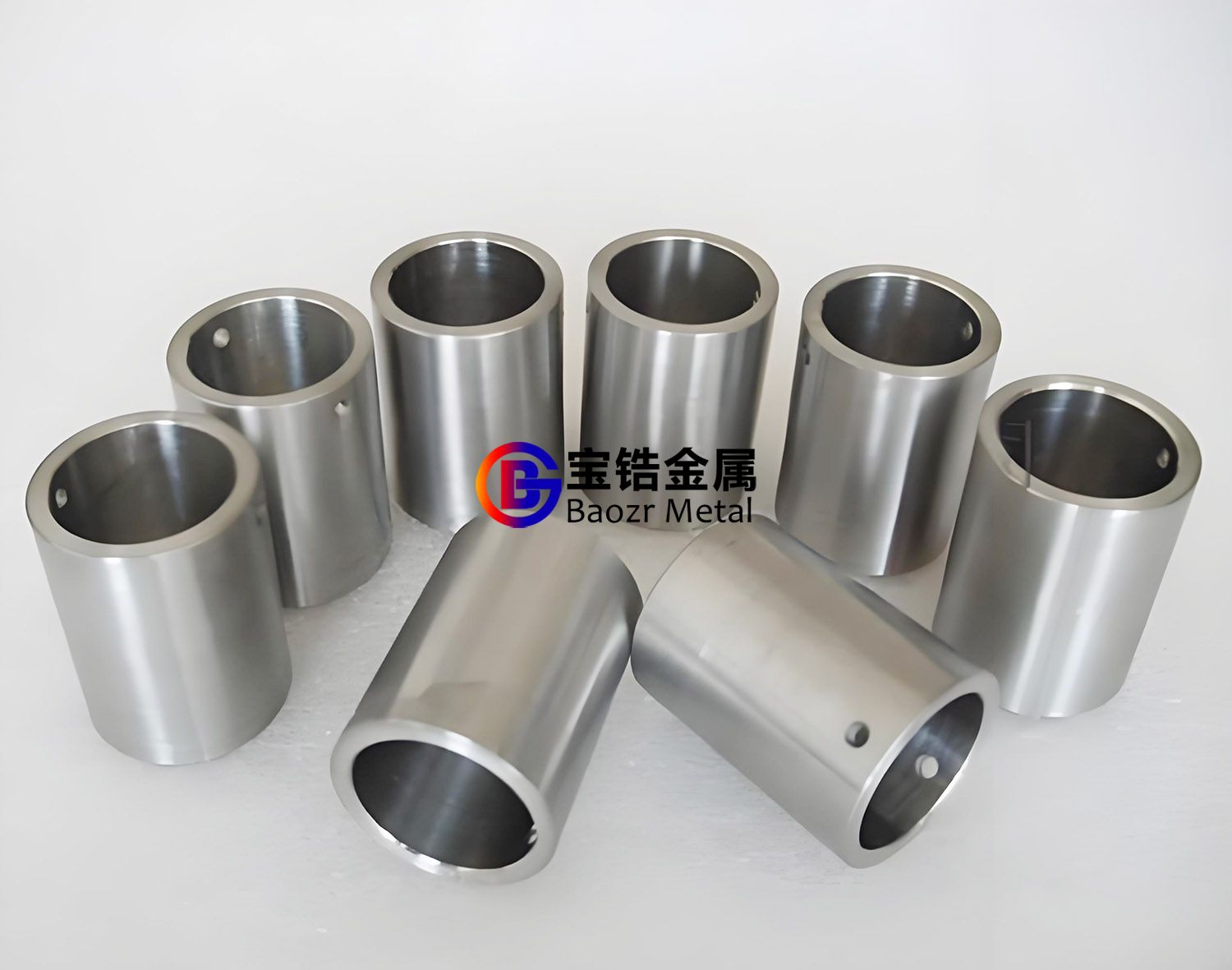

鋯合金因其獨特的性能，在半導體與光伏產業的坩堝制造中占據重要地位。在材質上，多采用部分穩定氧化鋯，其由立方 ZrO?和一部分四方 ZrO?組成雙相組織結構 。從名義及化學成分來看，以金屬鋯為基礎，常添加少量其他元素以優化性能。其物理性能表現為熔點較高，屬難熔金屬；相對密度處于特定區間，比鈦和鋁高，比鋼、銅、鎳低；彈性模量約為鋼和鎳的一半；線膨脹系數較低，約為不銹鋼的 1/3；熱導率也較低，傳熱較慢。機械性能方面，具備一定強度與韌性，能承受一定外力。在耐腐蝕性能上，對多種有機酸、無機酸、強堿、熔融鹽等有良好耐受性。國際上，不同國家和地區有相應的牌號對應，如在某些標準體系下有特定的標識 。加工時，因鋯的活性高，易與氧、氫、氮反應，且鋯屑在空氣中易氧化燃燒，需特殊注意，常采用水溶性切削液中的乳化液來輔助加工，其在粗加工、精加工、磨削、鉆孔等環節可起到冷卻和潤滑作用 。常見產品規格多樣，形狀有矩形、舟形、錐壁圓柱形、圓柱形等，尺寸可依據需求定制 。
制造工藝涵蓋原料處理、成型及后續加工等步驟。在原料方面，如制備用于半導體薄膜生產用坩堝的硅化鋯，以金屬鋯和硅粉為原料，先將金屬鋯粉碎，與硅粉充分混合，放入石墨爐內，加熱至 900 - 1000℃進行預反應，再通入氫氣，升溫至 1200℃左右反應制得 。成型工藝包括注漿成型、干壓成型、等靜壓成型等，例如自立控股的精細陶瓷坩堝便是通過這些工藝制備素坯 。后續經高溫?zé)?，再進行精密加工以滿足尺寸精度等要求。整體工藝流程嚴格遵循相關執行標準，從原料采購的質量把控，到各生產環節的參數控制，再到成品檢測，都有細致規范，確保產品質量的穩定性與可靠性，以滿足半導體和光伏產業對坩堝高精度、高性能的需求 。
在半導體領域，隨著半導體制程縮小，芯片制造對硅片缺陷容忍度降低，高端 IC 芯片制備對坩堝潔凈度及均一性要求嚴苛，氧化鋯坩堝因具有足夠的耐火性、化學惰性和抗熱震性等優點，成為半導體晶體制備的優質選擇 。在光伏產業，隨著光伏電池片向大尺寸發展，對大尺寸、長壽命的光伏石英坩堝需求增長，雖然此處主要提及石英坩堝，但鋯坩堝在部分環節也可能因自身特性發揮作用，例如在一些對耐腐蝕性要求極高的輔助流程中 。在突破案例上，部分企業通過技術研發，提升了鋯坩堝在高溫下的穩定性，使其能夠更好地適應半導體和光伏產業中高溫熔煉等工藝，保障了生產過程中材料的純度和性能，推動了產業發展 。
先進制造工藝方面，不斷有新的技術探索。例如在成型工藝上，新的等靜壓成型技術能夠使產品密度更高、結構更致密，提升坩堝的整體性能；在表面處理工藝上，采用特殊涂層技術，進一步提高鋯坩堝的耐腐蝕和抗熱震性能 。在產業化方面，國外起步較早，技術相對成熟，在高端產品領域占據較大市場份額，如在半導體級鋯坩堝生產上，部分國外企業技術領先且產品質量穩定 。國內相關產業近年來發展迅速，在技術研發上不斷投入，一些企業已實現技術突破，如在大尺寸鋯坩堝的量產技術上取得進展，逐步縮小與國外的差距，在國內市場份額逐漸提升，并開始向國際市場拓展 。
當前技術挑戰主要集中在進一步提高鋯坩堝的純度、穩定性和使用壽命上。在純度提升方面，需優化原料處理和生產工藝，減少雜質引入；穩定性上，要深入研究鋯合金在復雜高溫環境下的物理化學變化，改進合金配方和制造工藝；使用壽命則受多種因素影響，包括高溫腐蝕、熱震疲勞等，需綜合解決 。前沿攻關方向包括開發新型鋯合金材料，結合計算機模擬技術優化坩堝設計，以及探索更先進的制造工藝 。展望未來，隨著半導體和光伏產業的持續發展，對鋯坩堝性能要求將不斷提高，鋯坩堝制造技術將朝著更高純度、更優穩定性、更長使用壽命以及更智能化制造的方向發展，以滿足產業不斷升級的需求，同時在降低生產成本上也將有所突破，提升產品的市場競爭力 。寶鋯金屬結合行業特點和半導體與光伏產業最新標準，將鋯坩堝所用材質、特性、標準、制造工藝、采購指南等整理如下：
1. 核心特性與行業定位
| 特性 | 數值/描述 | 行業意義 |
| 純度等級 | 4N5（99.995%） | 半導體單晶生長關鍵保障 |
| 最高工作溫度 | 2200℃（惰性氣氛） | 熔煉難熔金屬（Ta, W）的唯一容器 |
| 熱震穩定性 | ΔT=1000℃水淬不裂 | 適應晶體生長急冷急熱工況 |
| 滲透率 | ＜1×10?? cm2/s（1600℃） | 防止硅熔體污染 |
2. 材料牌號與化學成分
| 牌號 | Zr+Hf含量 | 關鍵雜質限值 | 適用領域 |
| R60702（核級鋯） | ≥99.2% | O≤800, Fe≤150 | 核燃料后處理 |
| R60705（半導體級） | ≥99.995% | U+Th≤0.01, Al≤5 | 12英寸硅單晶 |
| R60704（光伏級） | ≥99.95% | Fe≤30, Cr≤10 | 太陽能級多晶硅 |
3. 物理與熱性能參數
| 參數 | 數值 | 對比石英坩堝優勢 |
| 密度 | 6.52 g/cm3 | 高溫強度提升8倍 |
| 熱導率（1000℃） | 22.1 W/(m·K) | 熱場均勻性↑30% |
| 線膨脹系數（20-1000℃） | 5.8×10??/℃ | 抗熱震性↑50% |
| 高溫蠕變（1600℃/10h） | 變形量＜0.1% | 晶體位錯密度↓90% |
4. 制造工藝關鍵控制點
| 工序 | 技術要點 | 質量指標 |
| 熔煉 | 電子束冷床爐（EBCHM）三次精煉 | 氧增量≤200ppm |
| 鍛造 | β相區（980℃）多向鐓拔 | 晶粒度ASTM 6-8級 |
| 機加工 | 數控車床+金剛石刀具 | 內壁粗糙度Ra≤0.8μm |
| 清洗 | 超純水+HF/HNO?混合酸 | 表面金屬殘留＜0.1μg/cm2 |
| 退火 | 真空退火（800℃/2h） | 殘余應力≤50MPa |
5. 應用場景與技術指標
| 領域 | 坩堝規格 | 性能要求 | 標桿案例 |
| 半導體硅單晶 | Φ28英寸×16英寸 | 無位錯晶體＞2000mm | 臺積電3nm晶圓（壽命＞50爐次） |
| 光伏多晶硅 | Φ40英寸×20英寸 | 氧含量＜10ppma | 隆基G12硅錠（單爐產量1200kg） |
| 藍寶石晶體 | Φ18英寸×12英寸 | c面取向偏差＜0.5° | 奧瑞德Φ500mm晶棒 |
| 稀土熔煉 | Φ10英寸×8英寸 | 耐La/Ce熔體腐蝕 | 包頭稀土院高溫提純 |
6. 失效分析與壽命提升
| 失效模式 | 根本原因 | 解決方案 | 壽命提升 |
| 內壁微裂紋 | 熱應力累積 | 梯度壁厚設計（上薄下厚） | 30爐次→80爐次 |
| 鋯硅合金化 | Si熔體滲透 | 表面等離子噴涂Y?O?涂層 | 滲透深度↓90% |
| 高溫變形 | 晶界滑移 | 添加0.1%Y?O?彌散強化 | 1600℃變形量↓70% |
7. 國內外技術對比
| 維度 | 國內水平 | 國際先進（德國西格里） | 差距 |
| 最大尺寸 | Φ32英寸（雙良節能） | Φ40英寸（直徑1m） | 裝載量差30% |
| 純度控制 | 4N級（99.99%） | 5N級（99.999%） | U/Th含量高10倍 |
| 平均壽命 | 40爐次（光伏級） | 70爐次（半導體級） | 成本效率低45% |
| 缺陷檢測 | 工業CT（分辨率50μm） | 同步輻射成像（5μm） | 微裂紋檢出率不足 |
8. 前沿技術突破
| 技術方向 | 原理 | 2024年進展 | 產業化進度 |
| 智能坩堝 | 嵌入光纖傳感器 | 實時監測溫度梯度（精度±2℃） | 實驗室驗證 |
| 復合結構 | ZrC/ZrO?納米涂層 | 耐溫提升至2400℃ | 小試生產 |
| 增材制造 | 電子束熔絲沉積（EBM） | 近凈成形（材料利用率＞90%） | 航天領域試用 |
| 太空制造 | 月壤鋯鐵礦原位還原 | 地外資源利用（ISRU） | NASA概念驗證 |
9. 采購與使用指南
| 關鍵指標 | 半導體級要求 | 光伏級要求 | 檢測方法 |
| 晶粒取向 | 〈0001〉織構強度＞5 | 隨機取向 | XRD極圖分析 |
| 雜質總量 | ≤50ppm（含氣體元素） | ≤200ppm | GD-MS |
| 真空漏率 | ≤1×10?? Pa·m3/s | ≤1×10?? Pa·m3/s | 氦質譜檢漏 |
| 熱循環次數 | ＞50次（2200℃?25℃） | ＞30次 | 實際工況驗證 |
鋯坩堝作為半導體與新能源產業鏈的戰略耗材，正向超大尺寸、超高純凈、智能監控方向演進。建議重點突破5N級超高純?nèi)蹮捙c納米復合涂層技術，同時布局太空原位制造前沿領域。短期內可深耕光伏硅錠市場（滲透率不足15%），長期需構建材料-裝備-工藝全鏈條能力，打破西方企業壟斷格局。
